Mã V Xanh: CPSHV-M3-1CN
Mã tham khảo: PFHV-M3-1CN
Ốc vít bảng điện PFHV-M3-1CN
Đang cập nhật
Thương hiệu
V Xanh
Thông số kỹ thuật
| Size Ren | M3 |
| Độ dày tấm | 0.92 mm |
| Kích thước lỗ khoan | 5.5 mm |

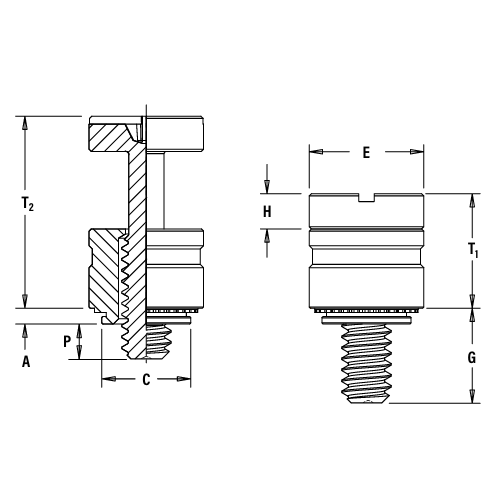

| A | 0.92 mm |
| C | 5.49 mm |
| E | 6.95 mm |
| G | 7.56 mm |
| H | 2.03 mm |
| P | 1.9 mm |
| T1 | 6.69 mm |
| T2 | 11.25 mm |
Mô tả sản phẩm

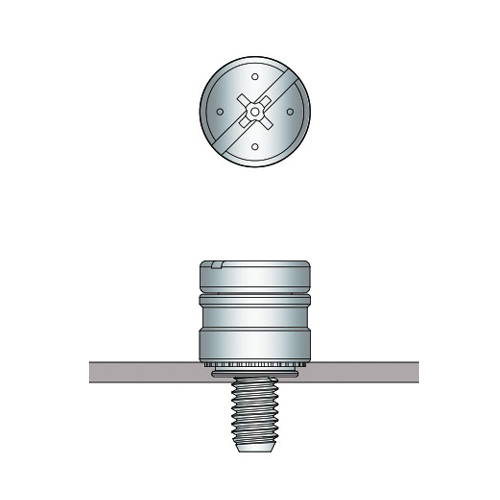

Ốc vít bảng điện - Self-clinching Screw Head Non-Spring Captive Panel Screws hay còn gọi là ốc nhảy thường được sử dụng trong lắp ráp bo mạch, tủ bảng điện, ô tô.
Sử dụng ép dập vào tấm kim loại có độ cứng HRB 60/ HB 107.
Vật liệu các bộ phận của ốc nhảy:
- Thân: Thép mạ niken.
- Vít: Thép mạ niken.
